操作箱配线：

1、操作箱元件安装：

     1.1 触摸屏按照卡槽位置安装，锁紧；

     1.2 按钮：非常停止（红）、开关钥匙、手自动转换开关（黑）、异常解除（红）、原点复位（黄）按照此顺序， 依次排列

         安装于面板下部卡槽中锁紧；

     1.3 指示灯：主电源（乳白）、原点位置（青）、运转准备（绿）、警报（红）、蜂鸣器； 按照此顺序，依次排列安装于面

          板上部卡槽中锁紧；

     1.4 三色灯：安装于操作箱顶部位置（有特殊要求可装于操作箱侧部）；

     1.5 须安装标识各按钮、指示灯明；

2、操作箱配线

     2.1 操作箱内必须布置接线端子台；

     2.2 外部电源、信号的连接必须通过端子台进行；

     2.3 触摸屏、按钮、指示灯的配线整齐有序，必须使用绕线管缠好，面板与操作箱内可移动两端固定；

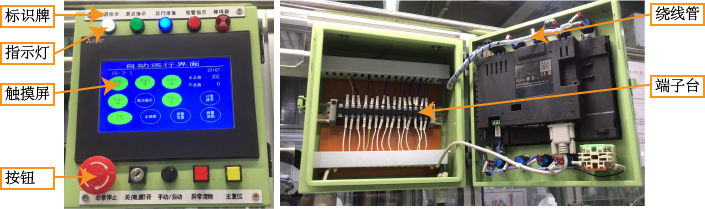

                                操作箱面板安装                                           操作箱内部配线
